气保焊打底焊机
本机主找用于对已拼装好的箱形梁进行气保打底焊接。经组立后的箱形梁工件送入打底焊接位置，使其焊缝为半焊位置，调节升降焊臂及焊枪装置使气保焊枪的焊嘴对准焊缝，同步启动焊接电源与主机行走，即可对箱形梁坡口焊缝进行自动打底焊接。机器具有结构紧凑、操作方便、运行平稳等优点。
本机由行走驱动装置、立柱、横梁、平台、升降焊臂、焊枪机械跟踪装置、送丝机构、气路装置、电器控制系统及气保焊机等组成。
本机行走速度由交流变频调速控制，以适应不同焊接速度的需要。 两组升降焊臂及移动拖板安装在横梁上，焊机的送丝机装于升降焊臂的顶部，焊枪机械跟踪装置装于升降焊臂的下部。通过电机及传动装置可使升降焊臂作上下或左右移动，以便更好调节和控制焊枪位置、适应不同规格工件的焊接。
电器控制系统均装于立柱内，电控箱、操作面板与立柱一体化，不仅简洁美观、操作也非常方便。整机行走控制与焊机控制实行联动控制，使两者之间联系更紧密，操作更方便。

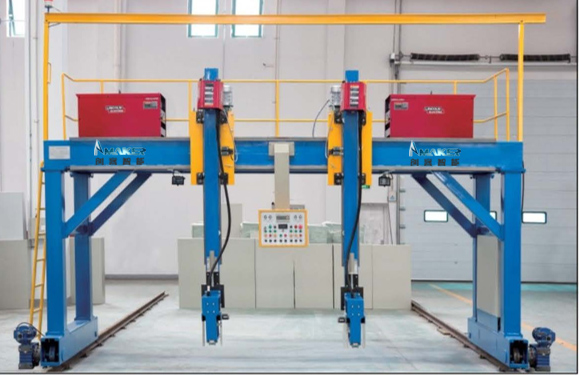

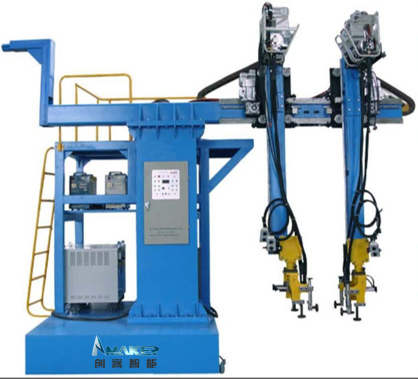

本机分为悬臂式和龙门式系列气保焊、打底焊接机。
气保焊机为本机的主要部件，主要由焊接电源、送丝机、冷却水箱、焊枪及控制盒等零部件组成。机器设有两组双弧双丝焊头，实现小单面两条焊绵同步焊接。
